Sonoff S60ZBTPF: 16A „Zigbee” kištukas su suvartojimo matavimu

Išmanusis kištukas yra pagrindinis mūsų išmaniųjų namų projekto elementas, nes jis leidžia valdyti bet kokį tradicinį prijungtą įrenginį, todėl turime begalę naudojimo atvejų, o „Sonoff” pristatė naują modelį, pavadintą S60ZBTPF.

Kodėl „Sonoff S60ZBTPF” turi tokią kainą?

„Sonoff” siūlo 16 A įjungimo ir išjungimo lizdą su „Zigbee” technologija, suvartojimo matavimu ir kitomis įdomiomis funkcijomis, kuris yra puikus kompromisas kokybės ir kainos atžvilgiu.

„Zigbee” lizdo S60ZB privalumai ir trūkumai

„Sonoff S60ZBTPF Plug Tutorial

Šiandien atrasime šį kištuką, vadinamą S60ZBTPF.

Bendrosios „Sonoff S60ZBTPF” charakteristikos

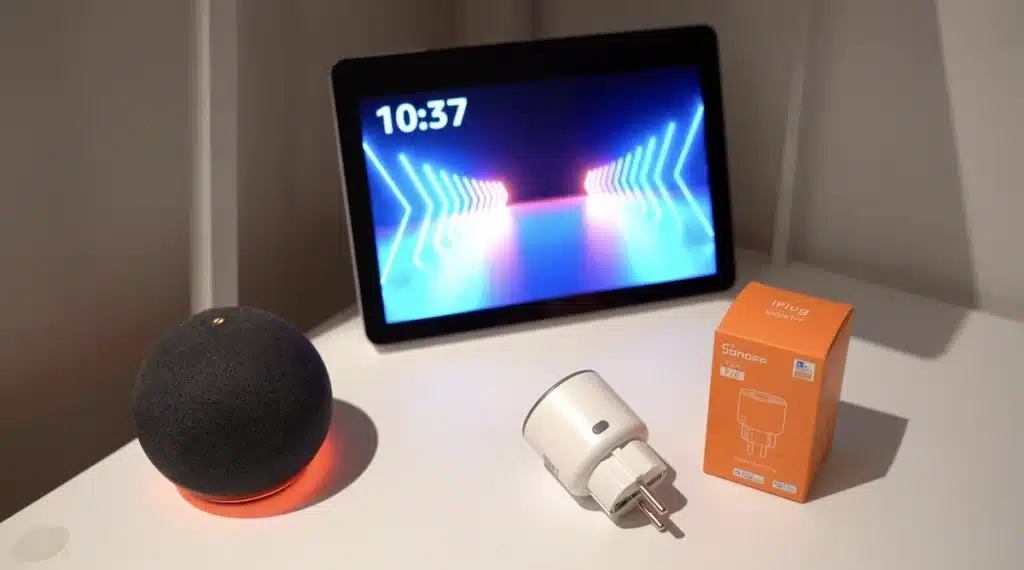

Atidarę pakuotę rasime naudojimo instrukciją.

Ir „Sonoff” kištukas.

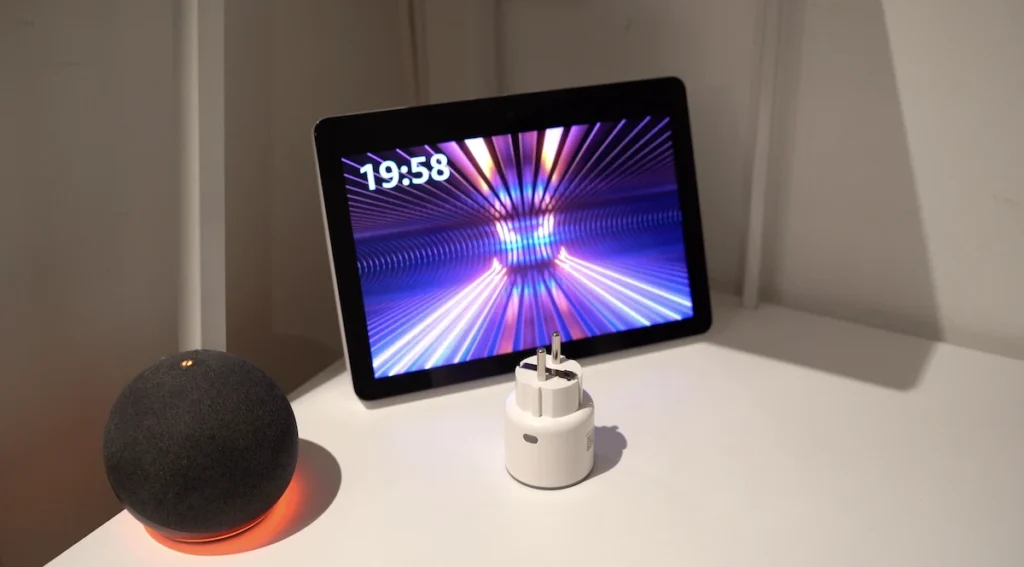

Šis kištukas yra baltos spalvos su pilku žiedu ir pilku fiziniu mygtuku.

Jo matmenys yra 50*50*61,5 mm, taigi jis yra gana kompaktiškas, o tai yra įdomi pirmoji detalė, nes jei jį uždėsime ant maitinimo juostos, šalia šio „Sonoff” kištuko galėsime prijungti kitus įrenginius.

To nebuvo įmanoma padaryti su ankstesniu „Sonoff” modeliu, kuris buvo daug vietos užimantis kištukas, todėl, jei jau turėjome prijungtų prietaisų, šio „Sonoff” įrenginio prijungti nebuvo įmanoma.

Kalbant apie šį seną „Sonoff Zigbee” kištuką, jis taip pat nematavo energijos suvartojimo, o šis naujas S60ZBTPF modelis tai daro.

Kitaip tariant, be to, kad prie šio lizdo prijungtą įrenginį galima valdyti įjungiant ir išjungiant iš telefono.

Be to, galėsime realiuoju laiku stebėti, kiek jis suvartoja energijos, o tai dar viena labai įdomi detalė, nes galėsime stebėti bet kurio prijungto įrenginio suvartojimą ir prireikus imtis priemonių.

Kalbant apie tai, šio „Sonoff” kištuko budėjimo režimo suvartojimas, pasak gamintojo, yra mažesnis nei 1 W.

Kištuko šone yra fizinis mygtukas, kuriuo galime įjungti arba išjungti prijungtą įrenginį, o tai yra dar viena praktiška detalė, nes jei norime įjungti arba išjungti šį prijungtą įrenginį ir esame namuose, mums nereikia to daryti iš savo telefono ir nereikia prijungti arba atjungti šio įrenginio, tiesiog paspaudžiame „Sonoff” fizinį mygtuką.

Šalia šio fizinio mygtuko yra šviesos diodų indikatoriai, vienas mėlynos spalvos, kuris padeda sužinoti, kada lizdas yra aktyvus ir kada jis veikia asociacijos režimu, kitas – raudonos spalvos, kai lizdas yra įjungtas, o raudonas šviesos diodas išsijungia, kai lizdas yra išjungtas.

Su šiuo kištuku galime valdyti iki 16 A elektros prietaisą, t. y. iki 3680 W esant 230 V įtampai, nors visada rekomenduojama nepasiekti ribinės vertės, kad šis „Sonoff” kištukas ilgiau tarnautų.

Jei prie šio lizdo prijungtas elektros prietaisas viršija šią ribinę vertę, yra apsaugos nuo perkrovos funkcija, t. y. „Sonoff S60ZB”, aptikęs per didelę srovę, išjungia maitinimą, apsaugodamas nuo žalos ir užtikrindamas saugų veikimą.

Šis „Sonoff” kištukas palaiko ryšį su „Zigbee” technologija, todėl jį reikės susieti su suderinamu „Zigbee” koncentratoriumi, pavyzdžiui, „Sonoff” arba universaliais koncentratoriais, tokiais kaip „Jeedom” ir „Home Assistant” su ZHA arba Zigbee2Mqtt.

Šio išmaniojo kištuko esmė – galimybė iš telefono bet kurioje pasaulio vietoje valdyti į elektros tinklą įjungtą prietaisą ir kartu stebėti jo suvartojamos energijos kiekį.

Be abejo, šį išmanųjį kištuką taip pat galite valdyti balsu, prijungę namų automatizavimo koncentratorių prie „Amazon Alexa” arba „Google Home” balso asistento.

Be to, kadangi tai yra „Zigbee” kištukas, vienas iš didžiausių šios technologijos privalumų yra tai, kad tokio tipo prie elektros tinklo prijungtas prietaisas yra „Zigbee” maršrutizatorius, o tai reiškia, kad jis automatiškai kartoja signalą.

Tai reiškia, kad jei „Zigbee” įrenginiai yra toli nuo jūsų namų automatizavimo centro ir dėl didelio atstumo kyla ryšio problemų, galite naudoti tokio tipo lizdą namuose, kad automatiškai pagerintumėte ryšio diapazoną.

Kita įdomi šio „Sonoff” lizdo funkcija yra būsenos atmintis, kuri, kaip rodo pavadinimas, yra funkcija, leidžianti lizdui atkurti savo būseną, kai maitinimas grįžta po maitinimo sutrikimo, kaip matysime toliau.

Ir galiausiai, „Įjungimo režimas” – tai funkcija, leidžianti užprogramuoti automatinį lizdo įjungimo arba išjungimo laiką.

Kaip įdiegti „Sonoff S60ZBTPF Zigbee” lizdą

Išmanusis kištukas yra vienas paprasčiausių prietaisų. Jį tiesiog įkišate virš įprasto namų lizdo ir NEGALITE naudoti lauke, nes tai yra kištukas, skirtas naudoti patalpose, kur darbinė temperatūra yra nuo -10 °C iki +40 °C, o darbinė drėgmė – nuo 5 % iki 95 % santykinė drėgmė (nekondensuojanti).

Viską, ką įjungsite į šį lizdą, galėsite valdyti nuotoliniu būdu iš savo telefono, taip pat galėsite realiuoju laiku stebėti, kiek energijos sunaudojama.

Kadangi tai yra „Zigbee” ryšio kištukas, jis turėtų būti 10-15 metrų atstumu nuo „Zigbee” namų automatizavimo centro arba toliau, jei namuose yra daugiau „Zigbee” įrenginių, kurie veikia kaip signalo kartotuvai, pavyzdžiui, kiti kištukiniai lizdai, lemputės, moduliai ir kt.

Kaip susieti „Sonoff S60ZBTPF” lizdą

Norėdami susieti „Sonoff S60ZB” kištukinį lizdą, turite įjungti namų koncentratoriaus poravimo režimą. Savo pavyzdyje naudojau vieną populiariausių pasaulyje sprendimų – „Zigbee2Mqtt” platformą su namų automatizavimo koncentratoriumi ” Home Assistant Green„, o su kitais namų automatizavimo koncentratoriais procesas yra panašus.

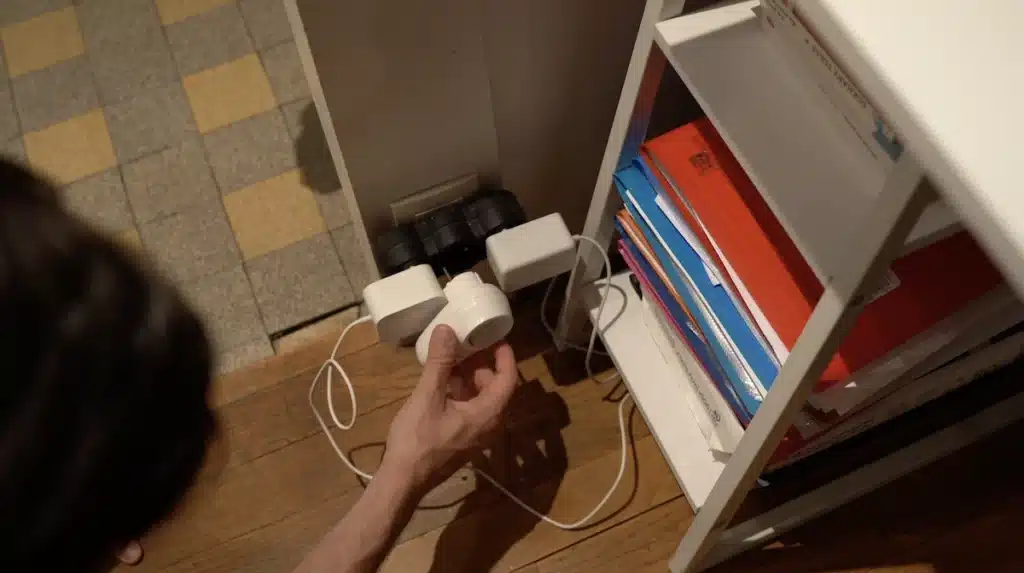

Šiuo metu tiesiog prijunkite „Sonoff” kištuką.

Turėtumėte pamatyti mirksintį šviesos diodą, o tai reiškia, kad įrenginys veikia asociacijos režimu ir turėtų automatiškai prisijungti prie jūsų namų automatizavimo centro „Zigbee” tinklo.

Jei taip nėra, nes, pavyzdžiui, ilgiau nei 180 sekundžių palikote kištuką neprijungę, galite bent 5 sekundes paspausti fizinį mygtuką, kad jis vėl persijungtų į susiejimo režimą.

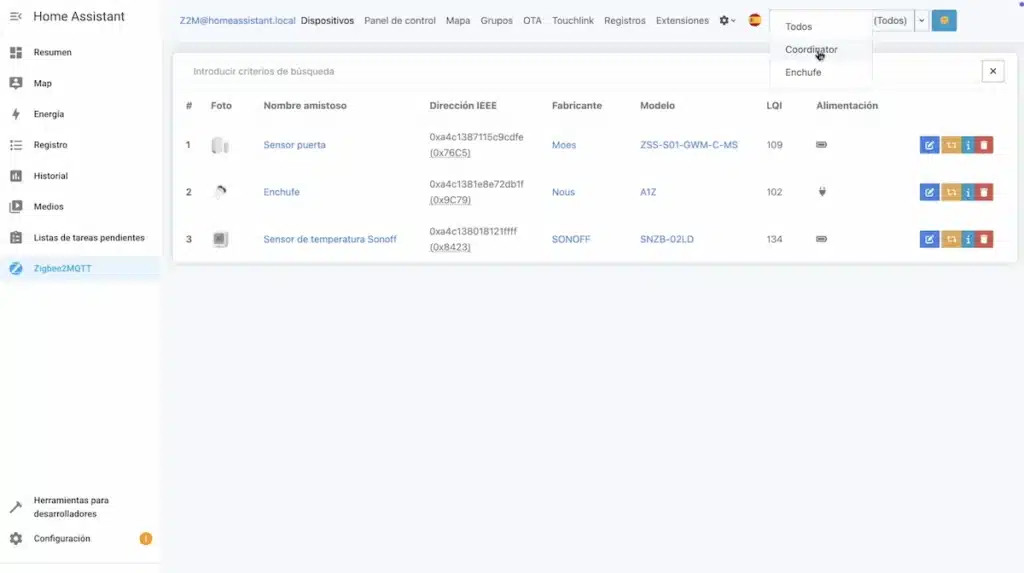

Po kelių sekundžių savo namų automatikos koncentratoriaus sąsajoje pamatysite savo kištuką, kurį galėsite įjungti ir išjungti iš bet kurios pasaulio vietos ir išmatuoti prijungto įrenginio suvartojamos energijos kiekį.

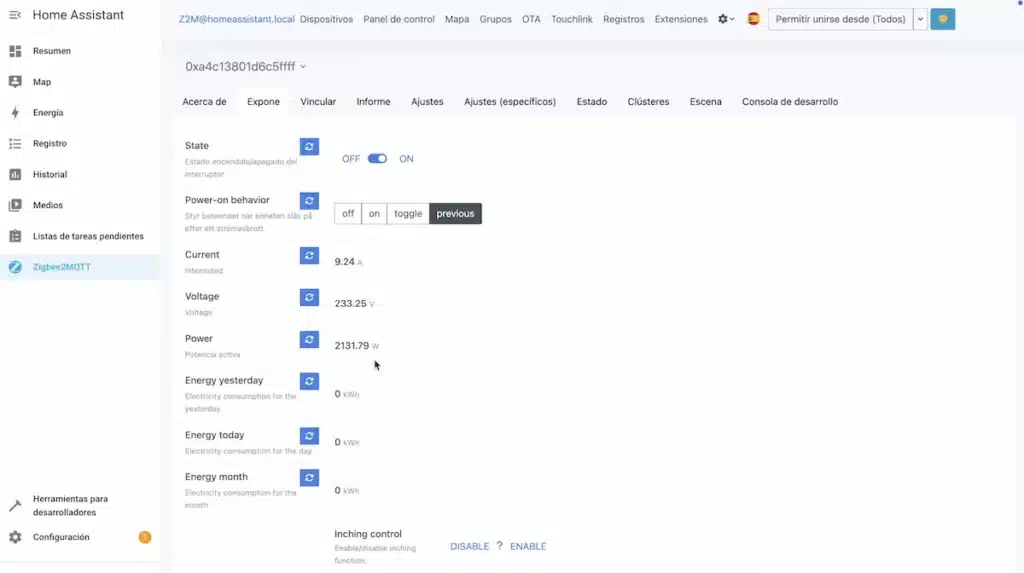

Išsamios S60ZBTPF funkcijos

Pirmiausia, „būsena” yra svarbiausia kištuko funkcija, leidžianti įjungti arba išjungti prijungtą įrenginį iš bet kurios pasaulio vietos.

„Įjungimo elgsena” – tai funkcija, kuri įsimena sukonfigūruotą lizdo būseną.

Pasitaiko atvejų, kai, pavyzdžiui, laikinai nutrūkus elektros energijos tiekimui ir vėl įjungus elektrą, mūsų išmanusis įrenginys, kuris iš pradžių buvo išjungtas, vėl įjungiamas, kai įjungiama elektra, ir nėra galimybės pakeisti šio nustatymo. Pavyzdžiui, jei prie išmaniojo kištuko prijungta lempa, kuri prieš nutrūkstant elektros energijos tiekimui buvo IŠJUNGTA, ir vėl įjungiama, ji gali būti įjungta, todėl, jei tuo metu atostogavote, šviesa gali degti kelias dienas ar net savaites.

Tačiau „Sonoff” turi būsenos įsiminimo funkciją, todėl, jei paimame tą patį pavyzdį su mūsų lempa, „Sonoff” kištuko dėka visada išlaikome tą pačią būseną kaip ir prieš nutrūkstant elektros tiekimui, todėl jei mūsų lempa buvo išjungta prieš nutrūkstant elektros tiekimui, ji taip pat bus išjungta ir vėl įjungus elektros tiekimą.

Kita vertus, mums taip pat gali būti naudinga po elektros energijos tiekimo sutrikimo vėl įjungti kištukinį lizdą, jei prieš tai jis buvo įjungtas, pavyzdžiui, jei juo valdome šaldytuvą.

Tai yra naudojimo sukonfigūravus parinktį „Ankstesnis” pavyzdžiai, tačiau taip pat galite pasirinkti, kad kištukas būtų visada įjungtas arba visada išjungtas, arba net visada atvirkštinės būsenos, kai įjungiamas maitinimas.

„Srovė” – tai prijungto elektros prietaiso srovės vertė.

„Įtampa” – tai įtampa, kurią turime S60ZBTPF lizde.

„Power” – prijungto įrenginio aktyvioji galia.

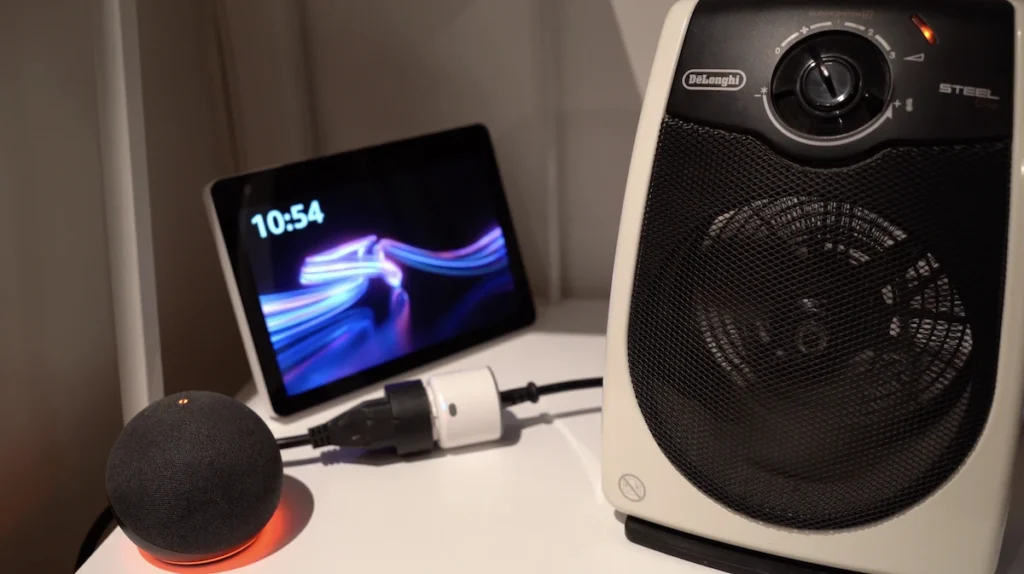

Pavyzdžiui, turiu šildytuvą su ventiliatoriumi, kurį prijungiau prie šio „Sonoff S60ZBTPF” lizdo.

Jei naudoju ventiliatoriaus režimą, jis suvartoja 18,83 W.

Jei įjungiu šildymo režimą 1 lygiu, jis sunaudoja maždaug 865 W.

Įjungus 2 lygį suvartojama maždaug 1400 W.

Esant 3 lygiui, suvartojama maždaug 2130 W.

Toliau yra „Energija vakar”, iš kurios sužinosite, kiek iš viso suvartojome energijos vakar, „Energija šiandien” – kiek energijos suvartojome šiandien, o „Energija per mėnesį” – kiek jos suvartojome per mėnesį.

Pavyzdžiui, jei turime elektros prietaisą, kuris per valandą sunaudoja 1000 W, o mes jį įjungėme 5 valandoms, tai jis turėjo sunaudoti 5 kWh. O jei pažiūrėsite į savo šalies energijos suvartojimo kainą, sužinosite, kiek išleidote, kai šis prietaisas buvo įjungtas.

Be to, yra funkcija „Įjungimo valdymo rinkinys”, kuri leidžia nustatyti laiką, kada kištukinis lizdas turi automatiškai išsijungti arba įsijungti.

Tai gali būti įdomu kai kuriais naudojimo atvejais, kai norime nustatyti įjungimo laiką, pvz., kai naudotojas turi išmanųjį kištuką, kuris įjungiamas naktį, kai ne piko valandomis elektros kaina yra mažesnė, kad įkrautų elektrinį motorolerį, todėl naudodamas šią laikmačio funkciją galėtų nustatyti automatinį šio kištuko išjungimo laiką, kad jis nebūtų įjungtas visą naktį.

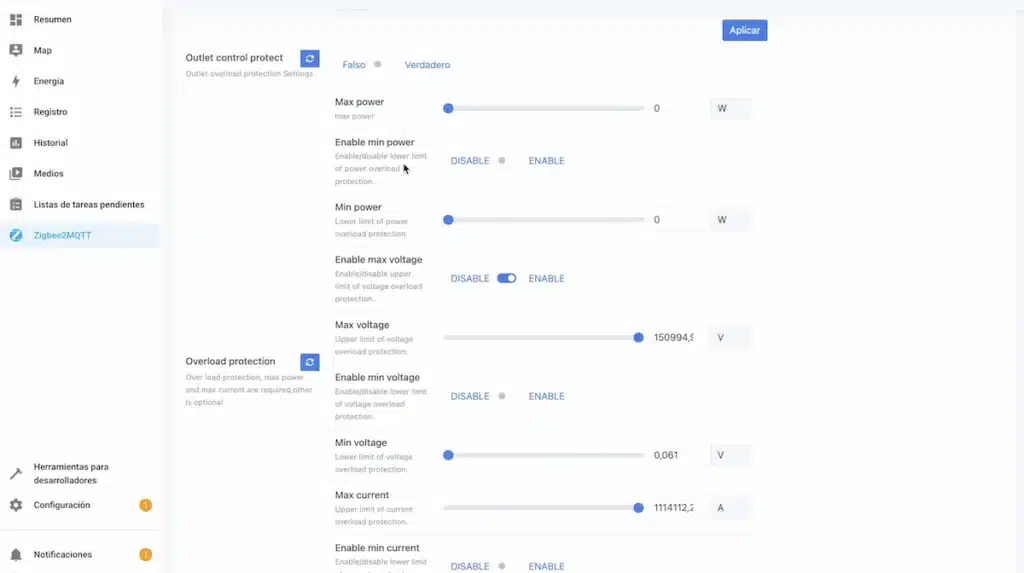

„Outled control protect” leidžia įjungti arba išjungti apsaugą nuo perkrovos, o „Overload protection” yra funkcija, leidžianti nustatyti mažiausias ir didžiausias įtampos, srovės ir galios vertes, kad lizdas būtų apsaugotas.

„Ryšio kokybė” – tai lizdo ryšio kokybė mūsų „Zigbee” tinkle, t. y. ar jis gali tinkamai bendrauti su mūsų „Zigbee” namų automatizavimo koncentratoriumi.

O skiltyje „Nustatymai (specifiniai)” galime kalibruoti įtampos, srovės ir galios vertes, jei pastebime lizdo matavimų netikslumus.

Šį „Zigbee” S60ZBTPF kištuką galima naudoti įvairiomis aplinkybėmis. Minėjau naudotoją, kuris pagal tvarkaraštį įkrauna savo elektrinį motorolerį. Taip pat kitas naudotojas savo techninėje patalpoje turi išmaniuosius kištukus, kurie įjungia jo baseino siurblį, šio baseino apšvietimą ir šio baseino robotą.

Šis kištukas taip pat gali būti labai naudingas norint stebėti elektros prietaiso veiklą, pavyzdžiui, kad sužinotumėte, kada kyla problemų dėl energijos suvartojimo.

Žinoma, jūsų vaizduotė yra jūsų riba, todėl šį „Zigbee” kištuką S60ZBTPF galėsite naudoti ir automatizuoti įvairiais būdais.

Būtų buvę įdomu turėti papildomą funkciją, kuri leistų išjungti šviesos diodų indikatorių, jei šį lizdą turime kambaryje ir nenorime, kad naktį mus trikdytų.

Taip pat žiedas, kuris keičia spalvą priklausomai nuo energijos suvartojimo, kad galėtume matyti mažo, vidutinio ar didelio energijos suvartojimo tendencijas, nematydami jų telefone.

Tačiau net ir tokiu atveju, mano nuomone, tai vienas įdomiausių rinkoje esančių išmaniųjų kištukų, nes jis turi visas pagrindines funkcijas, kad būtų pasirinktas jūsų projektui, leidžiančias suteikti intelekto įvairiems tradiciniams prietaisams, stebėti elektros suvartojimą ir pagerinti „Zigbee” tinklo ryšį.
