SIN-4-1-21 er en Zigbee-modul fra NodOn som kan gi intelligens til ulike enheter i hjemmet ditt: elektriske porter, dører, kjeler, VMC, elektriske radiatorer, stikkontakter, klimaanlegg eller lys.
Hvorfor er SIN-4-1-21 Zigbee-modulen så dyr?
SIN-4-1-21 er en av de mest komplette modulene på markedet, ettersom den integrerer Zigbee- og Bluetooth-teknologier, Zero Crossing (for å øke enhetens holdbarhet), styrer enheter ved hjelp av tørr kontakt og også kan måle strømforbruket til andre enheter.
Fordeler og ulemper med Zigbee NodOn tørrkontaktmodul
Fordelene
- Flere bruksområder: SIN-4-1-21-modulen kan styre en elektrisk port, en dør, en kjele, en stikkontakt, en VMC, en elektrisk radiator, et klimaanlegg og mye mer.
- Måler forbruk: SIN-4-1-21 måler energiforbruket til den kablede enheten (hvis det ikke er en tørrkontakttilkoblet enhet).
- Størrelse: NodOn-modulen er kompakt, slik at du enkelt kan installere den bak en tradisjonell bryter eller andre steder.
- Kompatibilitet: Denne enheten fungerer med Enki Connect, Jeedom og Home Assistant hjemmeautomatiseringshuber med Zigbee2MQTT. Du kan også bruke den med en Tuya-hub (Lidl, Nous, Moes osv.), Overkiz og Alexa, men du vil ikke ha forbruksmåling.
- Zigbee-ruter: Denne modulen, som bruker Zigbee-teknologi, forsterker signalet i Zigbee-nettverket ditt.
- Kvalitet: NodOn er et fransk selskap som legger vekt på detaljene i enhetene sine, og har originale funksjoner som Zero Crossing (for forlenget levetid for enheten) og Bluetooth-teknologi for OTA-oppdateringer (over-the-air), noe som kan være av stor relevans.
Ulemper
- Obligatorisk Zig bee-hub: Du må kjøpe en kompatibel Zigbee-hub for å kunne bruke SIN-4-1-21-modulen.
- Høy pris: Zigbee-moduler koster vanligvis mellom 10 og 20 euro i gjennomsnitt, men denne NodOn-modulen har en høy pris, men det er berettiget ettersom det er en komplett enhet av høy kvalitet.
Opplæring i bruk av Zigbee tørrkontaktmodul SIN-4-1-21
I dag skal vi se nærmere på denne enheten, som er viktig i et smarthus, og det var nettopp det alternativet som ble valgt av en bruker som ønsket å styre den elektriske porten sin fra telefonen og kanskje senere med geolokalisering når han ankommer eller forlater huset sitt.
Vi skal også se hvordan vi kan bruke den med en elektrisk radiator, slik at vi i dette tilfellet kan slå den av og på etter behov og følge energiforbruket over tid.
Generelle egenskaper for NodOn SIN-4-1-21
Hvis vi åpner emballasjen, finner vi NodOn Zigbee-modulen og en jumper hvis vi trenger å koble sammen to elektriske plintblokker på modulen for å legge noen elektriske ledninger. Og vi har også bruksanvisningen SIN-4-1-21.
Denne modulen har en størrelse på 40 mm x 44 mm x 16,9 mm, noe som gjør den kompakt og enkel å installere bak en bryter eller i miljøer med lite plass.
Den støtter belastninger på opptil 3000 W resistiv, 2200 W for glødelamper og 200 W for LED-lamper.
En stor fordel med denne modulen, i motsetning til de fleste andre smartmoduler på markedet, er at den har Zero Crossing-teknologi, en prosess som bidrar til å redusere lysbuer, noe som beskytter relélamineringene og forhindrer skader hvis du bruker denne modulen sammen med enheter som kan generere strømstøt når de slås på, for eksempel LED-pærer.
Den har en IP20-beskyttelsesgrad, slik at du kan bruke den innendørs, og den tåler omgivelsestemperaturer på mellom
- -20 og 40 °C utendørs.
- -20 og 35 °C i en innfelt boks hvis du monterer den på veggen. Hvis du har lite plass, anbefaler jeg forresten BLM-boksen (BLI685500) for enkel installasjon av denne modulen.
- -20 og 40 °C i en DIN-skinneboks (NodOn DRB-2-2-00) hvis du ønsker å installere den i et elektrisk panel.
- -20 og 40 °C i en overflateboks (NodOn BPS-1-1-01), noe som er svært interessant hvis du ønsker å installere denne modulen på et bad eller i et område med høy luftfuktighet.
Når det gjelder elektrisk kabling, har vi nøytral- og fasekontakter for å koble denne modulen til strømforsyningen, siden den bruker 230 V.
Vi har også utganger, enten for å koble denne modulen til en tørrkontakt-enhet (i dette tilfellet vil du ikke kunne måle energiforbruket).
Eller for å koble til en enhet ved å kontrollere belastningen og måle energiforbruket.
For å oppsummere: Noen enheter, for eksempel en elektrisk radiator eller en belysningssone, vil være elektriske laster som kan styres direkte av denne modulen. Du bør selvfølgelig sjekke på forhånd at du ikke overskrider effektgrenseverdien, og du vil også ha en overvåking av energiforbruket.

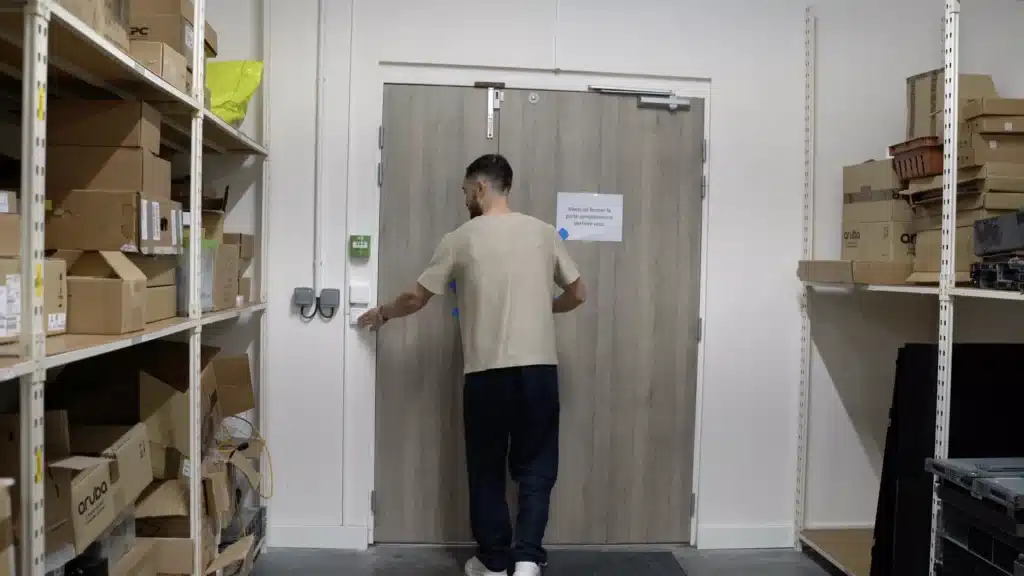

Andre enheter som en garasjeport, en elektrisk port, en bygningsdør eller en kjele kan styres med tørrkontakt, men i dette tilfellet vil du ikke ha funksjonen for forbruksmåling ettersom du ikke styrer den elektriske lasten direkte.
I tillegg har modulen en inngang for en fysisk bryter, hvis vi ønsker å styre den elektriske enheten vår fra en tradisjonell bryter. Denne modulen integrerer en automatisk gjenkjenning av brytertypen.
Hvis du trykker én gang på bryterknappen, registrerer modulen om det er en monostabil eller bistabil bryter.
En annen viktig detalj som integrerer denne modulen, er at noen enheter, for eksempel en elektrisk port eller en bygningsdør, må styres av en pulserende tørrkontakt, som er en kort periode der modulen lukker tørrkontakten og åpner den igjen automatisk, noe som simulerer handlingen av å trykke på en manuell knapp og unngår skade på den elektriske enheten takket være denne impulsen.
For å aktivere eller deaktivere denne pulsmodusen kan du trykke på knappen på modulen 5 ganger på rad, og LED-lampen skal blinke grønt.
En annen interessant funksjon ved NodOn-modulen er OTA(Over-The-Air), som gjør at den kan oppdateres over tid.
Enten med NodOn Connect-appen via Bluetooth på telefonen din.
Eller med en kompatibel Zigbee-plattform som Zigbee2MQTT med Home Assistant eller Jeedom.
Slik installerer du NodOn SIN-4-1-21-modulen
La oss se hvordan du installerer denne SIN-4-1-21-modulen.
Det er svært viktig at du har elektrisk klaring, tilstrekkelig beskyttelse, sørger for at strømmen er slått av og at ingen kan aktivere den mens du kobler til, og du må kontrollere at det ikke er strøm. Hvis ikke, anbefaler jeg at du kontakter en fagperson for å utføre den elektriske kablingen. Dette innholdet er informativt, og jeg er ikke ansvarlig for eventuelle materielle skader eller helserisiko.
Det er forskjellige elektriske ledninger i henhold til bruken du skal gi til denne modulen, så jeg anbefaler deg å sjekke i detalj SIN-4-1-21 bruksanvisningen.
Elektriske ledninger med en elektrisk radiator
Elektriske ledninger med klimaanlegg
Elektriske ledninger med en elektrisk plugg
Elektrisk kabling med VMC
Elektriske ledninger med en kjele
Elektrisk kabling med en LED-driver
Elektrisk kabling med elektrisk port eller elektrisk utløserport
I mitt eksempel, hvis jeg bruker den til å kontrollere en elektrisk radiator, vil jeg koble fase- og nøytralkontaktene med fase- og nøytralkablene, jeg vil sette jumperen og jeg vil koble lastkabelen til radiatoren min til utgangskontakten til NodOn-modulen og radiatorens nøytrale til den nøytrale kabelen.
Et annet eksempel er en elektrisk port.
I dette tilfellet skal jeg koble fase og nøytral til fase- og nøytralkontaktene på NodOn-modulen.
Og jeg vil koble modulutgangene til de tørre kontaktinngangene til den elektriske porten min.
Dette gjør det mulig å åpne denne elektriske porten fra trykknappen på tradisjonell måte, og i tillegg med telefonen min eller med automatiseringer takket være NodOn-modulen som er koblet til en kompatibel Zigbee-hub.
Slik kobler du SIN-4-1-21 til en kompatibel Zigbee-hub
La oss nå se hvordan du kobler denne NodOn-modulen til en kompatibel Zigbee-hjemmeautomatiseringshub.
Som en Zigbee 3.0-kompatibel enhet er den 100 % kompatibel, men vær oppmerksom på at ikke alle Zigbee-huber er kompatible med Zigbee-enheter. Du bør alltid sjekke kompatibiliteten før du kjøper en enhet.
I vårt eksempel skal vi bruke Zigbee2MQTT med Jeedom, men du kan også bruke det med Home Assistant. Du kan starte inkluderingsmodus.
Hvis du har koblet NodOn-modulen til strømnettet, skal den automatisk blinke oransje.
Etter noen sekunder skal den vises på grensesnittet til hjemmeautomatiseringshuben din, og LED-lampen lyser grønt.
Hvis dette ikke er tilfelle og modulen viser en konstant oransje LED, kan du bare trykke én gang på den fysiske knappen, og den vil gå i inkluderingsmodus.
Nå har du modulen i grensesnittet til hjemmeautomatiseringshuben din, slik at du kan styre den fra hvor som helst i verden via en datamaskin eller telefon.
Detaljerte funksjoner for NodOn SIN-4-1-21
La oss nå ta en titt på de detaljerte funksjonene til denne SIN-4-1-21-modulen.
«State» betyr at vi kan slå denne modulen PÅ eller AV.
Hvis vi for eksempel slår på en elektrisk radiator, aktiverer vi den, og hvis vi slår den av, deaktiverer vi den.
Hvis du angir en pulstid for en elektrisk port fra Zigbee2MQTT-grensesnittet i «Impulse mode configuration», for eksempel 500 ms, går den automatisk tilbake til AV etter 500 ms når du setter den til PÅ, slik at du kan styre den elektriske enheten med tørr kontakt og puls.
«Power» vises hvis du har koblet modulen til en elektrisk belastning, f.eks. en elektrisk radiator, og viser effekten til denne enheten i sanntid. Dette betyr at hvis radiatoren din bruker 1000 W, vil du se denne informasjonen i sanntid.
«Energi» er denne gangen det totale målte forbruket.
Med andre ord, hvis du har en elektrisk radiator som bruker 1000 W og er slått på i 3 timer, vil du ha et totalforbruk på 3000 W.
«Power-on behaviour» er en interessant funksjon som du kan bruke til å bestemme hvilken tilstand modulen skal være i når strømmen slår seg på igjen etter et strømbrudd. Du kan velge om den skal være AV, PÅ eller i samme tilstand som før strømbruddet.
Deretter har vi «Switch Type», som lar oss definere hvilken type bryter som er koblet til modulen, enten den er bistabil, monostabil eller har automatisk deteksjon.
Og «Linkquality» gir oss informasjon om kvaliteten på Zigbee-forbindelsen, noe som er interessant for å se om vi har et godt signal eller om vi må legge til Zigbee-signalforsterkere for å forbedre det.
Når denne Zigbee-modulen er koblet til hjemmeautomatiseringshuben vår, er det magiske med et smarthus selvfølgelig å kunne skape ulike automatiseringer i henhold til definerte kriterier.
I tillegg til å kunne fjernåpne den elektriske porten til et hvilket som helst familiemedlem fra hvor som helst i verden med telefonen sin, kan brukeren også åpne eller lukke den elektriske porten automatisk i henhold til sin geolokalisering. Med andre ord, når han kommer i nærheten av huset sitt, åpnes den elektriske porten automatisk, og når han forlater det, lukkes den automatisk.
En detalj å ta hensyn til er selvfølgelig at siden det er samme kommando for å åpne eller lukke den elektriske porten, kan det være veldig nyttig å i tillegg ha en dørsensor for å vite statusen på avstand og for å være sikker på at porten er lukket eller åpen.
Eller installer et kamera slik at du kan sjekke statusen fra telefonen.
Dette er tilfellet for brukeren som i tillegg har installert et Netatmo smartkamera.
Og også en Zooz-dørsensor, som brukes utendørs takket være en Zooz-beskyttelse som er spesielt utviklet for utendørs bruk.
Vi bruker også denne modulen i profesjonelle miljøer med Jeedom og Zigbee2MQTT med tidsskjemaer og termostater i dette Jeedom-grensesnittet, med temperaturer på 17 °C om natten, i helgene og i perioder der arbeiderne er fraværende i noen soner, og 20 °C når de er til stede i disse sonene.
I teorien, og ifølge noen estimater, kan disse programmene gi besparelser på opptil 30 % på strømregningen. Denne besparelsen vil selvfølgelig avhenge av de ulike omgivelsene, men generelt sett er det mer effektivt å ha slike programmer enn å styre oppvarmingen manuelt, siden vi av og til glemmer å senke temperaturen eller ikke engang ser på hvilken temperatur vi har programmert i en bestemt periode. Derfor har automatiseringer vanligvis en positiv innvirkning.
Kort sagt er denne Zigbee-modulen unik ved at den har forskjellige funksjoner som tørrkontaktutgang og pulsmodus, men den kan også brukes i PÅ/AV-modus med forbruksmåling, så den er veldig nyttig for å gi intelligens til mange aspekter av hjemmet ditt og dermed ha kontroll over alle enheter fra telefonen din og med automatiseringer.
