Smlight SLZB-06M : Zigbee Ethernet POE EFR32MG21 Zigbee2Mqtt Dongle Zigbee

Smlight SLZB-06M est un dongle Zigbee 3.0 Ethernet, PoE, USB ou WiFi conçu pour s’intégrer à Zigbee2MQTT et Home Assistant ZHA.

Index

    Pourquoi Smlight SLZB-06(M) a-t-il ce prix ?

    Smlight SLZB-06M est un adaptateur Zigbee avec support Ethernet, USB, WiFi et POE, livré pré-flashé et prêt à l’emploi. Il peut servir de passerelle Zigbee 3.0 dans les plateformes domotiques Open Source telles que Zigbee2MQTT, Home Assistant et ZHA.

    Il offre deux modes de fonctionnement : LAN et USB, avec la possibilité de passer de l’un à l’autre par le biais d’un micrologiciel ou d’un bouton. Plusieurs coordinateurs Zigbee peuvent ainsi être connectés à un serveur, ce qui permet d’étendre la couverture et de faciliter l’intégration dans une seule instance de Home Assistant.

    Avantages et inconvénients du dongle Zigbee POE SLZB-06 M

    Avantages

    • Technologie Zigbee 3.0 : Si vous cherchez à unifier votre maison intelligente, la technologie Zigbee est un excellent pari et ce dongle SLZB-06M peut être utilisé comme coordinateur ou routeur.
    • Coordinateur ou routeur : vous pouvez choisir entre deux modes Zigbee 3.0 (coordinateur ou routeur).
    • Flexibilité : Vous pouvez utiliser le SLZB-06M comme dongle Zigbee 3.0 vers LAN, WiFi ou USB.
    • Support POE : Vous pouvez alimenter votre dongle SLZB-06M via PoE ou Type-C. Prend en charge la norme 802.3af PoE.
    • Longue portée : L’adaptateur Zigbee SLZB-06M dispose d’un amplificateur intégré de +20 dB et d’une antenne de +5 dB, ce qui vous permet de couvrir de grands espaces.
    • Compatibilité : ce dongle Zigbee Smlight est compatible avec Zigbee2Mqtt et ZHA, vous pouvez donc l’utiliser avec Home Assistant et Jeedom.

    Inconvénients

    • Taille: Le dongle Zigbee SLZB-06 M prend de la place, il faut donc en tenir compte.

    Exemple d’utilisation personnelle du dongle Zigbee SLZB-06M

    Exemple d’utilisation professionnelle du dongle SLZB-06 M

    Comparaison Smlight SLZB-06 M et autres

    Caractéristiques techniques SLZB-06M Smlight

    • Puce principale Zigbee 3.0 : EFR32MG21 de Silicon Labs
    • Puce de contrôle principale : ESP32 d’Espressif
    • Convertisseur USB/UART : CP2102
    • Réseau Ethernet : LAN8720
    • Gain de sortie : +20dB
    • Gain d’antenne supplémentaire : +5dB
    • Prise en charge Ethernet : Oui
    • Prise en charge Wi-Fi : Oui
    • Prise en charge PoE : Oui
    • Norme PoE : IEEE802.3af (15W)
    • Contrôle USB Type-C : Oui
    • Démarrage automatique de l’ESP32 : Oui, via DTR / RTS
    • Préflashage : Oui, Zigbee et ESP
    • Mode coordinateur Zigbee 3.0 : Oui
    • Mode routeur Zigbee 3.0 : Oui
    • Zigbee vers Ethernet : Oui
    • Zigbee vers USB : Oui
    • 3 modes : Zigbee vers Ethernet, WiFi ou mode USB
    • Disponible en 15 langues
    • Prise en charge du plug-in Wireguard VPN pour Home Assistant
    • Mises à jour en direct de Zigbee et Core, mises à jour automatiques programmées
    • Connexion sécurisée, liste blanche
    • Paramètres et contrôles complets
    • Interface ajustable et sophistiquée avec des modes lumineux et sombres
    • Aide intégrée pour toutes les configurations
    • Pour un usage personnel et professionnel

    SLZB-06M et SLZB-06 tutoriel d’utilisation

    Découvrez les différentes fonctions du dongle Zigbee SLZB-06M ou SLZB-06.

    Zigbee est une référence pour créer votre maison intelligente et il existe différents dongles USB qui intègrent cette technologie et aujourd’hui nous allons découvrir le dongle de la société ukrainienne Smlight.

    Mais attendez un peu, la taille de ce dongle Smlight SLZB-06M est sans doute étonnante par rapport aux modèles d’autres marques populaires telles que Sonoff, Aeotec, Conbee ou Skyconnect.

    C’est plus qu’un simple dongle Zigbee.

    Ce dongle est disponible en différentes versions telles que le SLZB-06 qui intègre un chipset CC2652P de Texas Instrument.

    Et le SLZB-06M qui intègre un chipset EFR32MG21 de Silicon Labs.

    Ces deux modèles fonctionnent avec ZHA et Zigbee2Mqtt et sont donc compatibles avec Home Assistant et les hubs Jeedom.

    Si nous ouvrons l’emballage, nous pouvons voir plusieurs détails intéressants.

    Tout d’abord, ce dongle Smlight SLZB-06M dispose d’un port Ethernet et se distingue par le fait que vous pourrez le connecter à votre routeur sans devoir le brancher via USB directement sur votre hub domotique, ce qui est très pratique pour un certain nombre de raisons, par exemple :

    • Manque de place dans les ports USB de notre concentrateur domotique.
    • Afin de ne pas encombrer le port USB de ce hub domotique, dont nous avons parfois besoin pour d’autres fonctions.
    • Pour éviter les déconnexions du dongle dues à un manque d’alimentation lorsqu’il est connecté directement à un concentrateur domotique.
    • Pour éviter les interférences de communication en éloignant le dongle du hub domotique. Par exemple, Skyconnect propose un câble déporté pour son dongle, mais nous serons limités à une distance de 50cm, donc nous n’aurons pas assez de flexibilité.

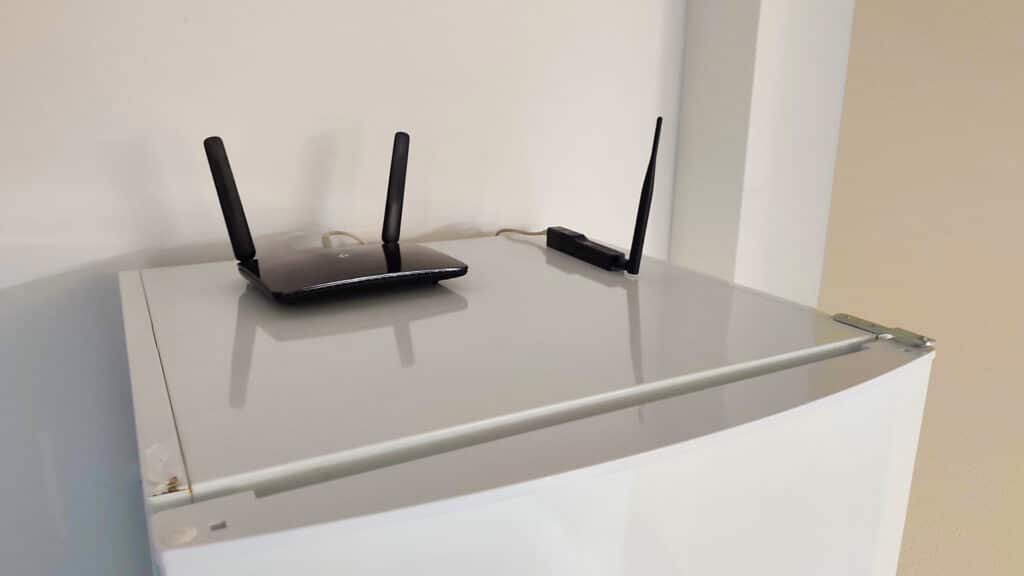

    En ce qui concerne l’emplacement, ce qui est très intéressant, c’est que vous pouvez placer votre concentrateur domotique dans une zone qui n’est pas très stratégique pour couvrir les communications des appareils Zigbee, par exemple, dans un local technique.

    Vous pouvez également placer ce concentrateur domotique dans une armoire électrique métallique, où vous perdez la portée de la communication Zigbee.

    Ainsi, ce dongle, capable de fonctionner via Ethernet, peut être installé dans n’importe quelle zone stratégique de votre maison ou de votre bâtiment sans avoir à être directement connecté via USB à votre concentrateur domotique.

    Mais ce n’est pas tout !

    Ce dongle Zigbee fonctionne également sur POE, c’est-à-dire qu’il peut récupérer l’énergie directement à partir d’un câble Ethernet connecté à un routeur POE.

    Si vous disposez d’un tel routeur, vous n’avez donc même pas besoin d’une alimentation supplémentaire puisque ce dongle peut être connecté à un tel routeur.

    Bien entendu, si vous n’avez pas de routeur POE, vous pouvez ajouter une alimentation USBC.

    Détail intéressant, le fabricant intègre dans son emballage un accessoire qui est un convertisseur micro USB vers USBC si vous en avez besoin.

    Un autre critère très intéressant est que ce dongle peut également être connecté via WIFI, c’est-à-dire que si vous ne souhaitez pas connecter ce dispositif via USB au hub domotique ou via Ethernet à un routeur, vous avez également la flexibilité de le connecter via WIFI et ainsi couvrir une zone stratégique de votre maison sans complications.

    Il convient de noter que vous pouvez également connecter ce dongle via USB au hub domotique comme n’importe quel autre dongle Zigbee, mais comme il s’agit d’un dongle de grande taille, il ne serait pas le plus approprié dans ce cas.

    L’antenne intégrée de ce dongle Zigbee dispose d’un amplificateur intégré de +20 dB et d’une antenne de +5 dB. Elle est rotative, ce qui vous permet de couvrir de grandes distances de manière stratégique et, bien entendu, la portée de la communication varie en fonction de l’environnement.

    Et pour installer ce dongle, la société Smlight facilite la tâche avec une règle munie de marqueurs.

    Et deux vis pour fixer ce dongle.

    On peut aussi le coller grâce à 2 autocollants.

    Lorsque ce dongle est installé, nous pouvons voir 4 types de LEDs.

    • Jaune pour indiquer que le module est sous tension.
    • Bleu pour indiquer que le coordinateur fonctionne en mode USB.
    • Vert pour indiquer que Zigbee2MQTT est connecté et que le réseau Zigbee est fonctionnel.
    • Rouge qui n’est actuellement pas utilisé mais est réservé à Zigbee2MQTT.

    Voyons maintenant comment configurer ce dongle pour l’utiliser avec Zigbee2Mqtt ou ZHA.
    Un autre détail intéressant de ce dongle est que nous n’avons pas besoin de chercher son adresse IP, il suffit de taper dans notre navigateur, slzb-06m.local ou slzb-06.local selon le modèle choisi.

    Dans cette interface, la première chose à faire est de changer de langue.

    Maintenant, à partir du panneau, nous pouvons voir les informations générales du Dongle, telles que le mode de connexion actuel Ethernet, WIFI ou USB. Nous pouvons également voir les informations sur le produit.

    Nous pouvons voir l’état de la connexion Ethernet ou WIFI.

    Si vous allez sur Mode, vous pouvez changer le mode d’utilisation de ce dongle à tout moment, comme Zigbee vers Ethernet, Zigbee vers WIFI ou Zigbee vers USB.

    Dans le réseau, nous avons la possibilité de définir l’adresse IP du dongle si nous le souhaitons.

    Et si nous connectons notre dongle en WIFI, nous devons rechercher notre réseau WIFI et le connecter à ce réseau.

    Maintenant, si nous accédons à Z2M et ZHA, nous avons les informations sur la façon dont nous devons configurer notre dongle si nous l’utilisons avec Zigbee2MQTT. D’ailleurs, je vais copier ces informations puisque je vais tester ce dongle avec Zigbee2MQTT ensuite.

    Nous disposons également des informations de configuration de ZHA.

    Et si nous l’utilisons via USB.

    Dans le domaine de la sécurité, nous disposons d’options qui traitent précisément de la sécurité.

    Dans la rubrique VPN, nous avons un support VPN pour le module complémentaire Wireguard pour Home Assistant.

    Sous Paramètres et Outils, nous disposons d’options supplémentaires telles que la possibilité de changer le nom de notre dongle et de le redémarrer.

    Nous avons accès aux mises à jour du firmware, ce qui est très intéressant pour faire évoluer ce dongle dans le temps.

    Nous avons la possibilité de modifier les indicateurs LED, par exemple de les désactiver s’ils nous dérangent ou même de définir une période de désactivation, par exemple pendant la nuit.

    Nous pouvons régler l’heure dans notre pays.

    Et nous avons un journal du système.

    A propos, nous pouvons accéder au site officiel de la société Smlight. On peut également y lire le manuel de l’appareil, contacter l’entreprise et en savoir plus sur cette société ukrainienne.

    Nous allons maintenant voir comment l’utiliser avec Home Assistant et, bien sûr, le processus peut également être appliqué à Jeedom.

    Si vous avez lu mon article sur Zigbee2Mqtt et Home Assistant, vous savez que c’est, à mon avis, la meilleure option aujourd’hui pour avoir une expérience avancée de la maison intelligente avec des appareils communiquant avec la technologie Zigbee.

    Voyons donc comment utiliser ce dongle Smlight avec Zigbee2MQTT.

    Pour cela, nous allons dans « Settings », « Add-ons », nous pouvons activer le panneau latéral Zigbee2MQTT pour le voir sur le côté de notre interface plus tard, et nous allons dans « Settings ».

    En série, j’avais les informations du dongle Skyconnect Zigbee, je vais donc remplacer ces informations par celles correspondant à ce dongle Smlight et que vous pouvez retrouver dans son interface comme nous l’avons vu précédemment.

    Collez ces informations, cliquez sur Enregistrer et redémarrer.

    Maintenant, cliquez sur « Reset » sous « Information » dans Zigbee2MQTT.

    Et suivons les logs. Après quelques secondes, nous voyons que l’information ZigbeeMQTT a démarré, nous allons donc pouvoir y accéder dans l’interface Zigbee2MQTT.

    Comme si cela ne suffisait pas, un autre grand avantage que j’ai vu dans mes tests est que tous les appareils Zigbee que j’avais reliés à mon dongle Skyconnect et que j’ai remplacé par mon dongle Smlight, répondent à ce nouveau dongle, c’est donc un détail très intéressant, que vous pouvez remplacer votre dongle Zigbee sans avoir à relier vos appareils, bien que bien sûr, ceci est basé sur mes tests et peut ne pas être le cas dans d’autres environnements.

    Et bien sûr, avec ce dongle, nous pourrons relier de nouveaux appareils Zigbee.

    Après quelques secondes, les nouveaux dispositifs Zigbee que nous avons reliés apparaissent.

    Et voilà, nous avons maintenant le contrôle de notre maison intelligente avec des appareils Zigbee grâce à ce dongle Smlight.

    Si vous souhaitez utiliser ZHA au lieu de Zigbee2MQTT, allez dans « Paramètres » et « Appareils et services ».

    Le dongle Smlight est disponible dans l’interface et vous devez cliquer sur « Configurer ».

    Une fenêtre contextuelle apparaît et vous devez cliquer sur « Envoyer ».

    Vous pouvez maintenant sélectionner le mode « Matériel » et cliquer sur « Soumettre ».

    Et vous pouvez choisir l’option « Conserver les paramètres du réseau radio ».

    Cliquez sur « Terminer ».

    Prêt, si nous allons sur « Zigbee Home Automation » et cliquons sur « Add device », nous pourrons relier des appareils Zigbee.

    Après quelques secondes, les dispositifs Zigbee que nous avons reliés s’affichent.

    Et maintenant, nous avons le contrôle de nos appareils Zigbee grâce à ce dongle Zigbee et ZHA.

    Ce dispositif SMLIGHT a encore un autre avantage très utile, c’est qu’il peut aussi être utilisé comme routeur Zigbee, c’est-à-dire qu’au lieu de l’utiliser comme coordinateur dans votre installation, il est aussi possible de l’utiliser comme dispositif dans votre réseau Zigbee et c’est très intéressant si par exemple vous voulez augmenter la portée des communications dans votre maison ou bâtiment puisque ce dongle SMLIGHT a une antenne externe et il est aussi flexible et peut être installé à la fois dans une prise et via Ethernet dans un routeur POE.

    Pour cela, depuis l’interface de votre dongle, allez dans « Paramètres et outils », sous « Mise à jour du firmware ».

    Maintenant, allez à « Zigbee Wireless Update (OTA) » et cliquez sur « Check for Zigbee Updates ».

    Nous pouvons également mettre à jour le micrologiciel du routeur afin d’utiliser ce dongle comme routeur dans votre réseau Zigbee.

    Après quelques secondes, vous pouvez actualiser la page et vérifier que vous disposez de la version du micrologiciel correspondant au mode routeur.

    Et maintenant, à partir de l’interface Zigbee2MQTT, vous pourrez activer le mode d’inclusion et le dongle devrait automatiquement rejoindre votre réseau.

    Si ce n’est pas le cas, vous pouvez accéder à l’interface locale du dongle et sous « Paramètres et outils » et « Paramètres généraux », vous pouvez cliquer sur « Reconnecter le routeur ».

    L’appareil apparaît sur votre réseau Zigbee et pourra donc contribuer à améliorer les communications de vos appareils Zigbee.

    Vous pouvez ajouter d’autres dongles SMLIGHT à votre réseau Zigbee en suivant le même processus, qu’il s’agisse du modèle Texas Instrument ou Silicon Labs.

    Lorsque vous avez ajouté ces dongles, vous pouvez accéder au réseau maillé Zigbee et, comme vous pouvez le voir, il a établi des connexions entre les différents appareils, ce qui vous permettra certainement d’avoir des communications plus stables.

    Ce dongle Zigbee sera certainement très intéressant pour de nombreux cas d’utilisation et est donc un succès garanti.
