Lixee Zipulses est un compteur à impulsion Zigbee qui vous permet de connaître en temps réel votre consommation d’eau, de gaz ou d’électricité grâce à ses communications avec un hub compatible tel que Home Assistant ou Jeedom.
Pourquoi le compteur Zigbee LIXEE-ZIPULSES a-t-il ce prix ?
Il s’agit d’un produit unique de la société française Lixee car il est très difficile de trouver un compteur d’impulsions Zigbee sur le marché. En outre, ce produit présente plusieurs caractéristiques intéressantes telles qu’une antenne externe (pour une bonne portée de communication), un capteur de température pour vous avertir en cas de gel, le stockage des données même en cas de panne de courant et la possibilité d’une alimentation par batterie ou par secteur pour une plus grande souplesse d’installation.
Avantages et inconvénients du compteur d’impulsions Zigbee Zipulses
Avantages
- Utilisations multiples : Vous pouvez mesurer votre consommation d’eau, de gaz ou d’électricité.
- Flexibilité : Vous pouvez le brancher sur le secteur avec une alimentation de 5 à 12 volts ou utiliser une pile CR2450.
- Compatibilité : Fonctionne avec les systèmes domotiques tels que Eedomus, Domoticz, Jeedom et Home Assistant avec Zigbee2MQTT.
- Portée : Comme il possède une antenne Zigbee, vous pouvez le placer dans des zones plus éloignées de votre hub domotique.
- Mémoire : Mémorise la consommation d’eau, de gaz ou d’électricité en interne, même en cas de coupure de courant ou de défaillance de la communication (ses valeurs ne sont pas réinitialisées).
Inconvénients
- Nécessite un concentrateur Zigbee : Si vous souhaitez utiliser ce compteur d’impulsions intelligent Zipulses, vous devez utiliser un concentrateur domotique compatible.
- Prix élevé : Le marché nous propose généralement des produits Zigbee bon marché mais ce n’est pas le cas de Zipulses qui est un appareil original et exclusif.
- Ilne fonctionne pas sur 230V : Vous devez utiliser un adaptateur 5-12V ou une batterie pour utiliser ce compteur Zigbee.
Comment fonctionne le compteur d’eau Zipulses Zigbee ?
Dans une maison, nous pouvons contrôler différents dispositifs tels que les lumières, les stores, le chauffage, l’irrigation et nous pouvons également connaître des informations précieuses telles que, par exemple, notre consommation d’eau, de gaz ou d’électricité en temps réel, ce qui nous permet de prendre conscience de la manière dont nous utilisons cette ressource et nous pouvons également créer des scènes pour optimiser cette consommation.
Aujourd’hui, nous allons découvrir comment récupérer facilement notre consommation d’eau et comment créer différentes scènes grâce à ces informations.
Sa fonction est simple mais très intéressante : compter les impulsions transmises par un compteur d’eau, de gaz ou d’électricité.
Dans mon exemple, je montrerai les mesures d’un compteur d’eau, mais le processus est similaire avec les compteurs de gaz ou d’électricité.
Par défaut, vous n’avez peut-être pas de compteur d’eau avec un connecteur qui vous permet de récupérer les impulsions et, par conséquent, la consommation d’eau, mais vous pouvez ajouter, grâce à un professionnel du secteur, un compteur d’eau supplémentaire tel que celui de la marque Gioanola qui AIT un câble qui transmet les impulsions et donc, avec ce type de compteur, nous serons en mesure de le connecter au compteur d’impulsions intelligent Zipulses afin qu’il transmette les informations avec la technologie sans fil Zigbee à un concentrateur domotique compatible.
Un compteur d’eau compatible avec Home Assistant et Jeedom
En parlant de hubs domotiques, le compteur de pulsations intelligent Zigbee est actuellement compatible avec Jeedom et Home Assistant grâce à Zigbee2MQTT et dans ce contenu nous allons voir comment l’intégrer avec Jeedom bien que le processus soit similaire avec n’importe quel autre hub compatible.
En ce qui concerne la technologie sans fil Zigbee, de nombreux appareils intelligents ont leur antenne à l’intérieur, mais cet appareil Zipulses a une antenne externe qui, en plus de nous permettre d’avoir une meilleure portée de communication, ce qui est pratique si nous avons cet appareil loin du hub domotique, nous pouvons également installer une extension d’antenne pour, par exemple, déporter cette antenne hors d’une boîte.
Cependant, si vous avez lu mes autres articles, vous savez que vous pouvez également améliorer cette portée de communication avec d’autres appareils intelligents dotés de la technologie Zigbee dans votre maison, pour autant qu’il s’agisse d’appareils connectés à l’alimentation électrique tels que des ampoules, des prises, des stores ou des modules d’éclairage, des multiprises intelligentes ou tout autre appareil.
Un autre détail très intéressant est que nous pouvons choisir deux méthodes d’alimentation :
- Avec une pile CR2450 si l’on n’a pas la possibilité de brancher cet appareil sur le secteur ou si l’on préfère simplement le brancher avec une pile parce qu’il est plus facile de l’installer.
- Avec une alimentation de 5 à 12 Volts qui évite l’entretien de la batterie.
Mais ce n’est pas tout ! Pour le comptage des impulsions, une fonctionnalité très pratique de Zipulses est qu’en cas de problème de communication radiofréquence avec cette technologie Zigbee ou tout simplement en cas de coupure de courant ou lorsque vous changez la pile, Zipulses a l’avantage de sauvegarder les impulsions dans un index afin de ne pas perdre les données d’impulsions.
Cela signifie que, par exemple, en cas de panne de courant, l’appareil ne revient pas à la valeur 0, mais continue avec sa dernière valeur mesurée.
En parlant de mesures, cet appareil dispose également de paramètres de coefficient multiplicateur ou diviseur vous permettant d’avoir une valeur exacte en KWh ou en Litres selon le compteur dont vous disposez.
La société française propose un autre détail très intéressant qui mérite d’être souligné, à savoir un capteur de température intégré dans ce compteur, de sorte que nous ayons une alerte et que nous puissions prévenir un éventuel gel.
D’ailleurs, cet appareil ne sert pas seulement à mesurer la consommation d’eau, mais aussi la consommation de gaz, comme nous le verrons dans d’autres contenus.
Mais aujourd’hui, nous allons nous concentrer sur cette consommation d’eau.
Comment configurer le compteur d’impulsions Zigbee ZiPulses ?

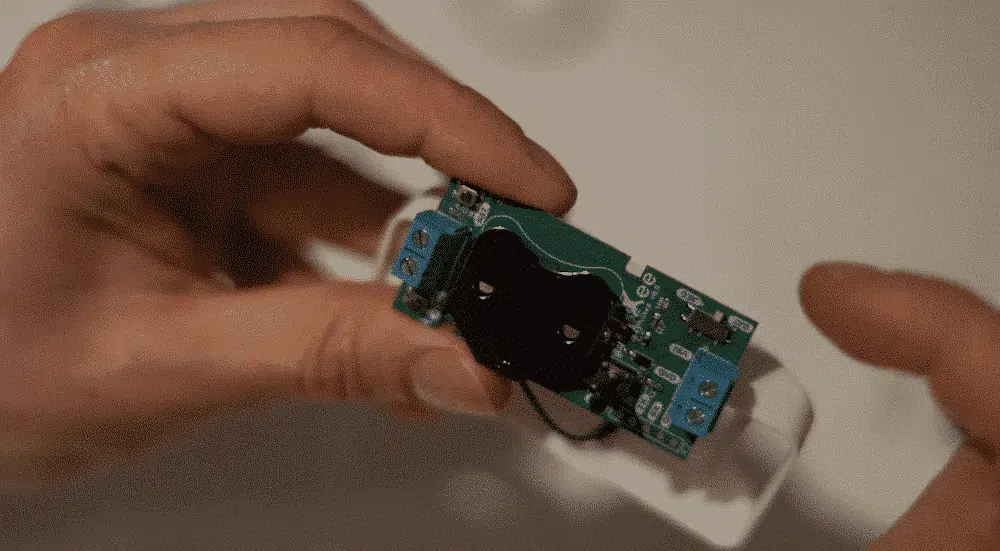

Tout d’abord, si vous regardez le compartiment des piles, il y a un connecteur près du compartiment des piles où vous pouvez brancher les fils qui transmettent les impulsions du compteur d’eau.
Une fois ces câbles branchés, il faut choisir la position du cavalier selon que l’on souhaite utiliser une batterie ou brancher l’appareil sur le secteur.
Après avoir choisi l’emplacement du cavalier, nous allons placer une pile CR2450 qui n’est PAS incluse ou connecter ce dispositif au courant, MAIS attention, nous devons placer une alimentation entre 5 et 12 Volts.
Maintenant, nous pouvons inclure ce périphérique à notre hub domotique. Depuis le hub domotique Jeedom, je vais lancer le mode inclusion (le processus est similaire avec le hub Home Assistant).
Par défaut, après avoir placé son alimentation, le compteur d’impulsions intelligent Zipulses devrait être automatiquement inclus dans notre hub domotique sans rien faire.
Si ce n’est pas le cas, vous pouvez appuyer une fois sur le bouton Link de votre appareil.
Une fois inclus, nous vérifierons si la valeur reçue est celle indiquée et si ce n’est pas votre cas, vous pourrez modifier le coefficient et l’unité en fonction de votre installation et de votre pays.
Si nous avons l’historique marqué, nous pourrons suivre notre consommation jour après jour.
Nous pourrons disposer d’informations supplémentaires comme, par exemple, savoir combien nous consommons en euros pour avoir une représentation de nos dépenses en eau dans le temps.
Par exemple, si le prix au litre est de 0,3 centimes d’euro dans notre cas, nous allons créer une consommation virtuelle en multipliant notre consommation en litres par 0,003, attention, 0,003 et non 0,3 puisqu’il s’agit de 0,3 centimes d’euro et non de 3 centimes d’euro par litre.
Ainsi, si nous consommons 10 litres, nous verrons que nous avons dépensé 0,03 euro, ce qui équivaut à 3 centimes d’euro pour 10 litres cette fois-ci.
Et si nous dépensons 1000 litres, c’est-à-dire 1 mètre cube, cela reviendra à 3 euros.
Bien sûr, avec les virtuels, nous pourrons créer une quantité infinie d’informations telles qu’un rapport des dépenses quotidiennes, hebdomadaires, mensuelles et bien plus encore.
Grâce à ces informations, nous pouvons également créer des alertes sur notre téléphone en fonction d’un niveau critique que nous souhaitons définir.
Mais ce qui est encore plus intéressant dans une maison intelligente, c’est de pouvoir faire interagir différents appareils intelligents entre eux selon des critères définis.
Exemple n°1 : Arrêt de l’irrigation après 20 litres
Par exemple, si nous avons un contrôleur d’irrigation de jardin et ce compteur d’impulsions intelligent Zipulses, nous pouvons définir de couper l’irrigation si par exemple nous avons dépensé plus de 20 litres après son activation.
Pour cela, nous avons créé un scénario qui a 2 déclencheurs : l’état du contrôleur d’irrigation, c’est-à-dire qu’il vérifiera si le scénario peut être exécuté lorsque ce contrôleur d’irrigation est activé ou désactivé et chaque fois qu’il y a une consommation détectée par le compteur d’eau.
Dans ce scénario, le premier bloc peut être exécuté si la condition est un changement d’état du contrôleur d’irrigation et que ce changement d’état correspond à l’activation de l’irrigation.
Lorsque cet arrosage est activé, nous recevons un message « Je commence l’arrosage » et à ce moment-là, 3 variables sont exécutées.
La première variable que nous avons appelée « ValueOnOn » est un instantané de la consommation actuelle mesurée par le compteur d’eau à ce moment précis.
Cette mesure nous permettra de savoir quand nous devons couper automatiquement l’eau, car nous saurons quand nous aurons utilisé 20 litres.
En d’autres termes, si le compteur d’eau était réglé sur 135 litres lorsque l’arrosage a commencé, l’arrosage sera désactivé lorsque le compteur d’eau atteindra 155 litres.
Pour ce faire, nous utiliserons la variable suivante que nous avons appelée « NumLitrosMax » et que nous avons fixée à 20 litres car il s’agit de la valeur maximale de la consommation que nous souhaitons dans notre jardin lors de l’arrosage.
Il s’agit bien sûr d’un exemple pour que vous puissiez voir ce qui peut être fait, mais vous pouvez imaginer n’importe quel type d’application.
Et la troisième variable nous permettra de savoir quand nous atteindrons 20 litres de consommation d’eau.
Comme vous pouvez le voir, ce bloc n’est exécuté que lorsque nous activons l’irrigation et, bien sûr, il ne sera pas exécuté lorsque nous désactivons l’irrigation ou à chaque fois qu’il y a une consommation d’eau puisque nous avons défini les conditions de l’état de l’irrigation lorsqu’elle est activée afin que cette partie de la scène ne soit pas exécutée à des moments inopportuns.
Scénario n°2 : couper l’eau après 1 litre consommé
Nous voyons maintenant un deuxième bloc qui, cette fois, va être exécuté chaque fois que le compteur d’eau envoie sa consommation, ce qui, dans notre cas, devrait être le cas pour chaque impulsion.
Dans ce cas, chaque fois qu’il y a une impulsion de notre compteur et tant que l’irrigation est activée, il y a un calcul entre la consommation d’eau mesurée actuelle et la consommation d’eau que nous avions au moment où nous avons activé l’irrigation grâce à la valeur de la variable ValorEnOn.
Comme je l’ai mentionné, ce bloc de scénario sera exécuté chaque fois qu’une mesure est envoyée par notre compteur et que l’irrigation est activée, et il calculera donc systématiquement la différence entre la consommation d’eau actuelle et la consommation d’eau au moment où nous avons activé l’irrigation.
Si ce calcul donne 20 ou plus, c’est-à-dire si la variable appelée « NumLitrosActuales » est égale ou supérieure à la variable « NumLitrosMax », alors l’irrigation sera coupée et nous recevrons une alerte.
Un autre exemple serait que, si nous sommes absents de la maison et qu’il n’y a personne, l’eau est automatiquement coupée grâce à une vanne intelligente si une consommation d’eau est détectée.
Pour cela, dans notre scénario, nous allons avoir 2 triggers, un état appelé » Mode » qui est une fonctionnalité très pratique de Jeedom qui nous permet de choisir des modes dans notre maison et dans notre exemple, nous avons le mode » Présent » et » Absent « , ce qui peut être utile pour différents cas d’utilisation.
Le deuxième déclencheur est la consommation d’eau mesurée par notre compteur.
Ce scénario présente quelques similitudes avec le premier scénario que nous avons vu.
Dans ce cas, le premier bloc ne sera exécuté que si nous avons changé de mode et que ce mode est réglé sur « Absent ».
C’est-à-dire que lorsque nous quittons notre domicile, nous appuyons sur le bouton « Away » de notre téléphone pour indiquer que nous avons quitté notre domicile et divers aspects peuvent être activés, comme, par exemple, le réglage du chauffage ou de l’air conditionné en mode économique, l’activation du système de sécurité ou, dans l’exemple que nous allons voir, nous connaîtrons la consommation d’eau au moment où nous avons activé ce moment « Away » grâce à la variable « ValueOnOn ».
Dans la variable « NumLitrosMax », nous allons mettre la valeur 1, puisque nous allons vouloir couper l’eau automatiquement dans notre maison, si une consommation de 1 litre a été détectée, bien sûr, si nous avons préalablement défini que nous ne devrions pas avoir de consommation d’eau lorsque nous sommes hors de notre maison.
Nous avons également la variable « NumLitresActual », qui permet de connaître la quantité d’eau dépensée.
Le deuxième bloc sera exécuté chaque fois qu’il y a une mesure de la consommation d’eau et que le mode est réglé sur « Absent ». Dans ce cas, il calculera la différence entre la consommation d’eau mesurée actuellement et la consommation d’eau que nous avions au moment où nous avons activé le mode « Absent ».
Ce calcul se trouve dans la variable appelée « NumLitrosActuales ».
Si cette variable a une valeur égale ou supérieure à « NumLitrosMax », c’est-à-dire si une consommation d’eau d’un litre ou plus est détectée, nous couperons automatiquement l’eau grâce à une vanne intelligente.
Et nous avons reçu un message d’avertissement.
Ainsi, ce Zipulses est plus qu’un simple compteur d’eau, il nous informe de notre consommation en temps réel, où que nous soyons grâce à notre ordinateur ou notre téléphone, et il peut également jouer un rôle important dans une maison intelligente.
Caractéristiques techniques des Zipulses Lixee
- Technologie : Zigbee 3.0 (2,4 GHz)
- Compteur à impulsion compatible avec GAZPAR (connecteur non inclus) et autres compteurs à impulsion (gaz / eau / électricité)
- Sonde de température incluse : Pour vous alerter et éviter le gel.
- Dimensions : 80 x 30 x 22 mm : 80 x 30 x 22 mm
- Poids : 50 g
- Alimentation électrique : 3 VDC ou 5-12VDC
- Température de fonctionnement : 0°C – 60°C
- Contenu du paquet : 1x ZiPulses, 1x Antenne, 2x Couvertures, 4x Vis
Questions fréquemment posées
Puis-je utiliser les Zipulses Lixee avec un hub Zigbee Tuya SmartLife ?
Non. Vous devez utiliser un hub Zigbee tel que Jeedom, Home Assistant, Eedomus ou Domoticz. Si vous n’avez pas l’un de ces concentrateurs, vous ne pourrez probablement pas utiliser ce dispositif.
Est-il légal d’installer un compteur d’eau à sortie impulsionnelle ?
Cela dépend des conditions légales en vigueur dans chaque pays et il est préférable de demander l’avis d’un professionnel. En général, il n’est pas nécessaire de retirer le compteur d’eau principal, mais il est possible d’ajouter un deuxième compteur d’eau avec sortie d’impulsions à l’installation afin de récupérer ses mesures avec les Zipulses de Lixee.
